電力工程中電力電纜敷設相關知識介紹

　　供電體系作業質量、安全性和可靠性不只與電力電纜本身質量有關，還與電纜附件和線路的施工質量有關。

　　1.電力電纜的敷設方法

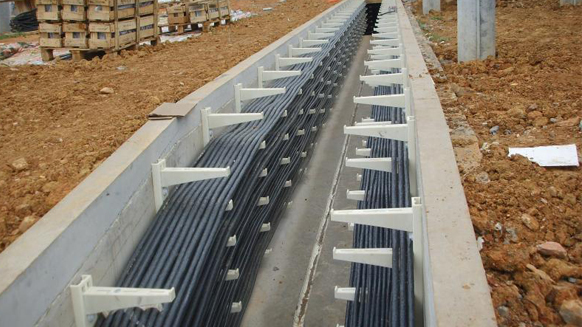

　　電力電纜的敷設方法有以下幾種:直埋敷設、穿管敷設、淺槽敷設、電纜溝敷設、電纜地道敷設、架空敷設，幾種方法都有優缺點,一般要考慮城市發展規劃,現有建筑物的密度電纜線路長度敷設條數及其周圍環境的影響等。從技術上比較,電纜地道方法和電纜溝敷設方法便于電纜的施工、保護和檢修。在一些發達國家城市中,城市規劃建設時,已考慮共用地道。實踐證明共用地道作業效果出色,大大下降了重復出資次數和重復開挖路面的現象,但初期出資巨大,建筑材料耗資金,在國內,由于各種要素的束縛,這種敷設方法是很少的。比較而言,直埋敷設和淺槽敷設則是歸于經濟型的敷設方法,直埋電纜是最經濟而廣泛系用電敷設方法,它運用于郊區和車輛通行不太頻繁的當?shù)?。但不利于電纜的保護和檢修,一旦遇到電纜缺點,即使運用測試儀測出缺點點,也要從頭挖開電纜溝,極不便利。因此電纜敷設方法的選擇,要結合實際狀況,根據工程條件、環境特征、電纜類型和數量等要素,用發展的眼光,按照滿足作業可靠性、便于保護的要求和技術經濟合理的原則確認。

　　2.電纜的選型

　　常用的電力電纜有油浸電纜、聚氯乙烯絕緣電纜、交聯聚乙烯電纜等,根據運用場合的不同,又延伸為不同品種的特種電纜?，F(xiàn)在,跟著生產技術和生產工藝的不斷提高,交聯聚乙烯電纜已成為運用最廣的電纜產品,在電纜選型時,應根據運用的不同環境和條件,結合具體狀況進行選擇,盡量減少穿越各種管邊鐵路,公路和通訊電纜;如選用直埋和淺槽敷設方法時,應考慮運用加鋼鎧的電纜。

　　3.電纜截面積的選擇

　　電纜截面積的選擇,關系到出資多少、線路的損耗和電壓質量、電纜的運用壽數等。如選用截面積偏小,會導致電壓質量下降、線路損耗過大,則會使初期出資太高。因此應根據負荷猜想成果,發展規劃,選擇合適的截面積,使電力電纜滿足最大作業電流下的纜芯溫度要求和電壓降要求,最大短路電流效果下的熱安穩要求。由于負荷猜想作業難度性高、準確性較低,因此,選擇電纜截面積時,還要滿足《城市中低壓配電網改造技術導則》和《城市電力網規劃導則》要求。

　　在三相四線制低壓電網選用電力電纜時,還要考慮零線截面積的選擇,在共用低壓網絡中,由于受用戶要素影響較大,三相負荷平衡難以控制,為改進電壓質量,下降線損,零線截面積應與相線截面積相同。

　　4.關于電纜網絡及電纜網絡自動化

　　跟著電力電纜在配電網中的不斷推廣與運用,配電網可分為電纜網絡和架空網絡(含架空、電纜混合網絡)?！蛾P(guān)于〈城市中低壓配電網改造技術導則〉的實施狀況及彌補意見》也對電纜配電網絡自動化提出了具體要求。因此,在配電網區域網絡選用電纜網絡時,應按照配電自動化的要求,選用新技術、 新設備,有條件的要考慮自動化試點作業,條件不成熟的也要在配套設備選型時,考慮有充分地步,為完成自動化計劃打下基礎。

　　5.電力電纜施工中應注意的問題

　　1)、大電流電力電纜引發的渦流問題

　　電力電纜在施工中,有選用鋼支架的,有選用鋼質保護管的,有選用電纜卡與架空敷設的,但凡在電力電纜周圍構成鋼(鐵)性閉合回路的,均有或許構成渦流,特別是在大電流電力電纜體系中,渦流更大。在電力電纜施工時,必須采納方法,使電纜周圍不能構成鋼(鐵)性閉合回路,避免電纜引起渦流現象發生。

　　2)、電力電纜的轉彎引起的機械性危害問題

　　由于電力電纜外徑較大,運送、敷設較為困難,電力電纜對轉彎半徑的要求也比較嚴厲。電力電纜在施工中,假設轉彎角度過大,或許使導體內部遭到機械危害,而機械危害因被電纜絕緣強度下降,直到出現缺點,施工中發現一次電纜頭缺點,在電纜頭制作時,三根電纜頭長度共同,與設備聯接時由于受地形束縛,中相電纜頭偏長而成為拱形,電纜頭根部受損放電。后采納方法,在設備的聯接,恰當縮短中相電纜頭聯接長度,使三相電纜頭均不受外力,實踐證明作業效果出色。由此可見,電纜施工過程中,要盡或許減少電纜遭到的扭力,在電纜轉彎和裕留電纜時,讓電纜處于天然彎曲,根絕內部機械危害現象。

　　3)、電力纜防潮問題

　　作業經歷表明,中、低壓電力電纜缺點大部分為電纜中心接頭和終端頭缺點,而中心接頭和終端頭缺點則大部分是因密封不良,潮氣侵入而形成絕緣強度下降,而中、低壓電力電纜網多選用樹枝狀供電方法,電纜終端頭數量較多,因此把好電纜終端頭和中心接頭堵漏密封關是確保電纜安全可靠作業的重要方法之一。

　　4)、中、低壓電力電纜接地問題

　　在共用中、低壓電力電纜網上,由于三相負荷不是相等的,因此,假設選用有金屬護層的電纜,必須考慮金屬護層的接地問題,并確保在金屬護層的任一點非接地處的正常感應電壓不得大于100V。咱們以為,在中、低壓電纜網中,全部電纜接頭處均應設置接地極(網),并使金屬護層可靠接地。
